Какие интерфейсы для передачи данных. Проектирование устройств обработки сигналов

При виде исправной амуниции
Как презренны все конституции.

И при железных дорогах лучше сохранять двуколку.

К. Прутков

В предыдущих занятиях школы мы рассмотрели пример выбора способа реализации алгоритма и некоторые особенности проектирования устройств обработки сигналов. Сегодняшнее занятие в школе мы посвятим вопросам выбора и использования стандартных протоколов и интерфейсов передачи данных, используемых в современной аппаратуре обработки сигналов.

С задачей разработки устройств обмена данными в той или иной мере сталкивался практически каждый разработчик. В случае выбора протокола для нового изделия всегда встает вопрос о компромиссе между сложностью аппаратных средств интерфейса («амуниции») и протоколом передачей данных («конституции»). Кроме того, присматриваясь к новомодному интерфейсу, не следует забывать, что очень часто в наших скромных задачах достаточно возможностей старого доброго RS232 или RS485, реализация которых к тому же исключительно дешева и многократно отработана.

Последние несколько лет помимо прочих прелестей принесли разработчику и целый букет новых интерфейсов, позволяющих без помех передавать большие объемы информации на значительное расстояние. Современные ПЛИС ведущих производителей имеют встроенную аппаратную реализацию таких интерфейсов, как GTL, LVDS. Однако практически вся современная элементная база устройств обработки сигналов рассчитана на работу от питающего напряжения не выше 3,3 В, что вызывает необходимость разработки способов сопряжения указанных интерфейсов с традиционными. В то же время на русском языке практически отсутствует литература по этому вопросу. Многие компании опубликовали руководства по применению ИС для реализации технических средств интерфейса , но, к сожалению, они не всегда доступны российскому читателю.

Рис. 1. Области применения интерфейсов передачи данных

На рис. 1 представлены области использования различных интерфейсов передачи данных в координатах расстояние - скорость передачи.

Как нетрудно заметить, если требуется передача информации на расстояние больше нескольких десятков сантиметров, стандартные логические уровни оказываются неудовлетворительными. На помощь приходят специализированные протоколы. Какой же из них выбрать для разрабатываемой системы? Какая элементная база позволит реализовать его аппаратно? Каковы особенности применения данного интерфейса? Дать ответ на эти вопросы предстоит в этом занятии школы.

При выборе протокола передачи данных следует обращать внимание на несколько основных параметров. Это скорость передачи данных, расстояние между источником и приемником данных, заранее заданные уровни сигналов, совместимость, вид интерфейса (параллельный или последовательный). В табл. 1 приведена краткая характеристика основных интерфейсов и данные об основных производителях ИС, их поддерживающих. Разумеется, последний столбец отражает лишь малую толику существующих решений - в тех случаях, когда производителей слишком много, в таблице скромно указано семейство ИС.

Таблица 1. Интерфейсы передачи данных

По способу организации передачи данных различают однопроводные (single-ended) и дифференциальные (differential) интерфейсы. На рис. 2 приведена обобщенная схема однопроводного интерфейса При однопроводной передаче данных используется одна сигнальная линия, и ее логический уровень определяется относительно земли. Для простых медленных интерфейсов допускается использование общей земли. В более совершенных интерфейсах каждый сигнальный провод имеет свою землю, и оба провода, как правило, объединяются в витую пару. Преимуществом однопроводных систем является простота и дешевизна реализации. Поскольку каждая линия передачи данных требует только одного сигнального провода, они удобны для передачи параллельных данных на небольшое расстояние. Примером может служить привычный параллельный интерфейс принтера. Другой пример - последовательный интерфейс RS-232. Как видим, однопроводные интерфейсы часто применяются в тех случаях, когда решающим фактором является стоимость реализации.

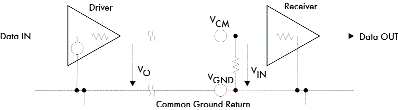

Рис. 2. Однопроводный интерфейс

Основным недостатком однопроводных систем является их низкая помехоустойчивость. Из-за наводок на общий провод возможен сдвиг уровней сигналов, приводящий к ошибкам. При передаче на расстояния порядка нескольких метров начинает оказывать влияние индуктивность и емкость проводов.

Преодолеть указанные недостатки удается в дифференциальных системах. На рис. 3 приведена принципиальная схема реализации дифференциальной передачи данных.

Рис. 3. Дифференциальный интерфейс

Для балансной дифференциальной передачи данных используется пара проводов. На приемном конце линии вычисляется разность между сигналами. Заметим, что такой способ передачи данных пригоден не только для цифровых, но и для аналоговых линий. Ясно, что при дифференциальной передаче удается в значительной мере подавить синфазную помеху. Отсюда следует основное достоинство дифференциальных протоколов - высокая помехоустойчивость. Недаром один из самых распространенных протоколов в промышленных компьютерах - RS-485 построен по дифференциальной схеме.

Недостатком дифференциальных схем является их относительно высокая стоимость, а также сложности при выполнении парных согласованных каскадов передатчиков и приемников.

Рассмотрим физические параметры интерфейсов. В литературе принято следующее обозначение уровней.

• VIH - входное напряжение высокого уровня (логической единицы);
• VIL - входное напряжение низкого уровня (логического нуля);
• VOH - выходное напряжение высокого уровня (логической единицы);
• VOL - выходное напряжение низкого уровня (логического нуля).

На рис. 4 приведены логические уровни для однопроводных интерфейсов, а на рис. 5 - для дифференциальных.

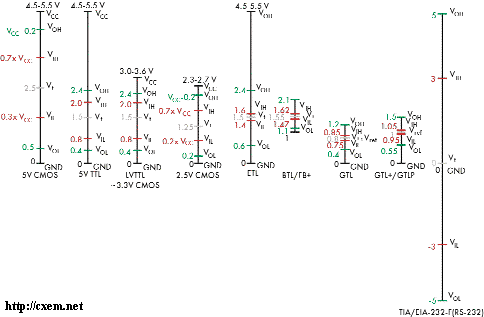

Рис. 4. Уровни сигналов в однопроводных интерфейсах

Интерфейс TIA/EIA - 644 (LVDS - Low voltage differential signaling), используется в скоростных системах передачи данных. Интерфейс LVDS использует дифференциальную передачу данных с довольно низкими уровнями сигналов. Разность сигналов составляет 300 мВ, линии нагружаются сопротивлением 100 Ом. Выходной ток передатчика составляет от 2,47 до 4,54 мА. Интерфейс TIA/EIA - 644 обладает лучшими характеристиками потребления по сравнению с TIA/EIA - 422 и может служить его заменой в новых разработках. Максимальная скорость передачи данных составляет 655 Мбит/с. Достоинство данного интерфейса - преемственность ИС приемопередатчиков по разводке с драйверами хорошо известных и применяемых интерфейсов RS-422 и RS-485. Данный подход позволяет использовать новые интерфейсы в уже разработанных платах , что облегчает переход на новую элементную базу.

Интерфейс LVDS поддерживают многие современные ПЛИС, такие как APEX фирмы ALTERA, Virtex фирмы Xilinx и ряд других. Типичными представителями драйверов этого интерфейса являются ИС SN65LVDS31/32, SN65LVDS179 фирмы Texas Instruments.

По электрическим свойствам к интерфейсу LVDS примыкает интерфейс LVDM . Этот протокол поддерживают ИС SN65LVDM176, SN65LVDM050.

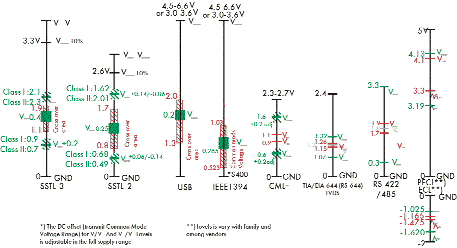

Рис. 5. Уровни сигналов в двухпроводных интерфейсах

При проектировании однопроводных интерфейсов одной из центральных проблем является сопряжение различных устройств с объединительной или кросс-платой (backplane systems), особенно если требуется «горячая замена» узлов. Как правило, на объединительной плате приняты единые уровни сигналов, и задача разработчиков периферийных плат состоит в правильном выборе средств сопряжения. Следует заметить, что за долгую историю ТТЛ-уровни стали стандартом де-факто для объединительных плат и внутрифирменных (или внутриведомственных) интерфейсов. Поэтому при развитии существующих систем и применении новой элементной базы возникает необходимость в сопряжении новых плат с общей шиной. Для этих целей существует целый набор решений.

Как известно, классические ТТЛ и КМОП семейства ИС обеспечивают ток нагрузки до 24 мА при минимальном импедансе линии 50 Ом. С появлением БиКМОП технологии стало возможным достигнуть значения выходного тока –32/ 64 мА и работы на линию с импедансом 25 Ом. Для этих целей приспособлено семейство ИС SN74ABT25xxx. Данные микросхемы могут быть также использованы в системах так называемой «горячей замены» модулей, съемные модули могут подключаться или отключаться по ходу работы прибора.

При проектировании подключаемых модулей необходимо выполнить несколько требований, которые, во-первых, предупредят поломку модуля при подключении к работающей системе и, во-вторых, не приведут к сбоям в работе системы. Рассмотрим их.

Интерфейс между подключаемым и основным модулями состоит из шин питания, земли и сигнальных шин. Модель микросхемы, подключаемой к системе, показана на рис. 6.

Рис. 6. Диоды на входе и выходе ИС

Защита входов и выходов микросхем осуществляется с использованием диодных ключей.

Для защиты выходов используются диоды Д3 и Д4. Диод D3 используется в микросхемах КМОП для защиты от электростатических разрядов. Диод D4 защищает от напряжения на выходе, меньшего уровня логического нуля.

При разработке подключаемых модулей лучше использовать микросхемы БиКМОП, поскольку они выгодно отличаются от прочих тем, что имеют схему (рис. 7), которая держит выход микросхемы в состоянии высокого импеданса в момент включения микросхемы. Эта цепь следит за напряжением питания и состоит из двух диодов D1 и D2 и транзистора Q1, на базу которого подается напряжение. При напряжении питания, которое меньше установленного (например, для серии ABT/BCT VCOFF~2,5 В, для LVT VCOFF~1,8 В), выход этой цепи переходит в состояние логической единицы. При этом он отключает сигнал на выходе микросхемы, независимо от входного. Это свойство микросхем БиКМОП гарантирует, что поведение схемы предсказуемо даже при очень низком напряжении питания.

Рис. 7. Цепь, отключающая выход при пониженном напряжении питания в микросхемах БиКМОП

При горячем подключении модуля поведение системы будет предсказуемо, если соблюдаются по крайней мере два условия:

• на разъеме есть один или несколько контактов земли, выдвинутых вперед относительно других контактов;
• интерфейс состоит только из биполярных или БиКМОП микросхем с тристабильными выходами или с выходами с открытым коллектором.

Проблема конфликтов на шине стоит особенно остро, когда встречаются выходные сигналы разных уровней - низкого и высокого. На рис. 8 показан этот процесс. Ток, который возникает в результате конфликта, достигает 120 мА, и в этой борьбе выживает та микросхема, которая имеет на выходе низкий уровень. Микросхема с высоким уровнем на выходе работает в режиме короткого замыкания и сгорает.

Рис. 8. Ток короткого замыкания при конфликтах на шине

Для того чтобы избежать такого конфликта, нужна дополнительная схема, которая во время включения питания держала бы выходы в состоянии высокого импеданса.

Основным элементом этой схемы может быть ИС TLC7705. Такие микросхемы используются для генерации сигнала RESET при включении прибора. В нашем случае выводы этой микросхемы подключаются ко входам разрешения шинных формирователей. Во время инициализации или включения модуля сигнал RESET переводит выходы микросхем в третье состояние. При создании таких схем удобно использовать микросхемы, которые имеют два входа ENABLE (например, SN74ABT541). Это решение показано на рис. 9.

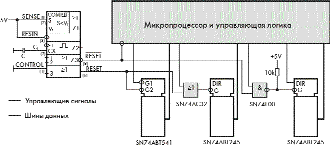

Рис. 9. Мониторинг конфликтов на шине

Существуют шинные формирователи, которые уже содержат в себе все необходимые для защиты от шинных конфликтов компоненты - коммутаторы и резисторы. Эти микросхемы выпускаются в двух сериях: ETL (Enhanced Transceiver Logic, серия SN74ABTE) и BTL (Backplane Transceiver Logic, серия SN74FB).

Микросхемы серии ETL имеют дополнительный вывод для подключения напряжения зарядки выходной емкости микросхемы, обычно называемый VCCBIAS. Он питает схему, заряжающую конденсатор во время включения модуля.

На рис. 10 показана схема интерфейса с использованием микросхемы ETL. В момент включения модуля после подсоединения контактов VCC1 и GND на микросхеме U3 появляется напряжение VCCBIAS. Одновременно включаются микросхемы U2 и U1 и сигналом OE отключают выходы шинного формирователя от шины.

Рис. 10. Схема интерфейса с использованием микросхем серии ETL

Броски напряжения в цепях питания системы при подключении модуля появляются точно так же, как броски в сигнальных цепях. При этом величина заряжаемой емкости колеблется от десятков до сотен микрофарад и зависит от емкости блокирующих конденсаторов на подключаемой плате. Один из путей к ограничению скачка напряжения - включение в цепь питания коммутатора, который медленно включается. На рис. 11 предложена схема, в которой роль коммутатора играет P-МОП транзистор. RC-цепочка обеспечивает медленное изменение сигнала на базе транзистора. Диод D быстро разряжает конденсатор после того, как модуль был выключен.

Рис. 11. Схема медленного включения модуля с использованием транзистора

Предполагается, что транзистор имеет малое сопротивление во включенном состоянии. При работе рассеиваемая на транзисторе мощность невелика из-за небольшого падения напряжения. При необходимости можно параллельно включать несколько транзисторов.

В подключаемых модулях удобно использовать собственные источники питания.

На рис. 12 приведена схема источника питания, который получает из системы от десяти до сорока вольт и преобразует их импульсным способом в 5 В. Схема не дает броска напряжения при включении.

Рис. 12. Децентрализованный источник питания

В следующем занятии мы продолжим рассмотрение интерфейсов и особенностей применения логических ИС новых семейств.

Литература

1. Стешенко В. Б. Школа схемотехнического проектирования устройств обработки сигналов. // Компоненты и технологии, № , , 2000 г.
2. Стешенко В. Школа разработки аппаратуры цифровой обработки сигналов на ПЛИС // Chip News,1999, № 8–10, 2000, №1, 3–5 .
3. Стешенко В. ПЛИС фирмы ALTERA: проектирование устройств обработки сигналов. М.: «Додека», 2000.
4. Alicke F., Bartholdy F., Blozis S., Dehemelt F., Forstner P., Holland N., Huchzermier J. Comparing Bus Solutions, Application Report, Texas Instruments, SLLA067, March 2000.
5. Стешенко В. ACCEL EDA: технология проектирования печатных плат. М.: «Нолидж», 2000, 512 с., ил.

ИНТЕРФЕЙС (interface). Совокупность правил взаимодействия устройств и программ между собой или с пользователем и средств, реализующих это взаимодействие. Понятие интерфейса включает в себя как сами аппаратные и программные средства, связывающие различные устройства или программы между собой или с пользователем, так и правила и алгоритмы, на основе которых эти средства созданы. Например, интерфейс устройств - это и линии связи между ними, и устройства сопряжения, и способ преобразования передаваемых от устройства к устройству сигналов и данных, и физические характеристики канала связи. Программный интерфейс - это и программы, обслуживающие передачу данных от одной задачи к другой, и типы данных, и список общих переменных и областей памяти, и набор допустимых процедур или операций и их параметров. Интерфейс пользователя с программой - это и изображенные на экране терминала кнопки, меню и другие элементы управления, с помощью которых пользователь управляет решением задачи, и сам терминал и предусмотренные в программе операторы, позволяющие такое управление осуществить.

Пользовательский интерфейс - в данной главе это значит общение между человеком и компьютером.

Во многих определениях, интерфейс отождествляется с диалогом, который подобен диалогу или взаимодействию между двумя людьми. И точно как наука и культура нуждается в правилах общения людей и взаимодействия их друг с другом в диалоге, также и человеко-машинный диалог также нуждается в правилах.

Общий Пользовательский Доступ - это правила, которые объясняют диалог в терминах общих элементов, таких как правила представления информации на экране, и правила интерактивной технологии такие, как правила реагирования человека-оператора на то, что представлено на экране.

КОМПОНЕНТЫ ИНТЕРФЕЙСА

На практическом уровне, интерфейс это набор стандартных приемов взаимодействия с техникой. На теоретическом уровне интерфейс имеет три основных компоненты:

· Способ общения машины с человеком-оператором.

· Способ общения человека-оператора с машиной.

· Способ пользовательского представления интерфейса.

МАШИНА К ПОЛЬЗОВАТЕЛЮ

Способ общения машины с пользователем (язык представления) определяется машинным приложением (прикладной программной системой). Приложение управляет доступом к информации, обработкой информации, представлением информации в виде понятном для пользователя.

ПОЛЬЗОВАТЕЛЬ К МАШИНЕ

Пользователь должен распознать информацию, которую представляет компьютер, понять (проанализировать) ее, и переходить к ответу. Ответ реализуется через интерактивную технологию, элементами которой могут быть такие действия как выбор объекта при помощи клавиши или мыши. Все это составляет вторую часть интерфейса, а именно язык действий.

КАК ПОЛЬЗОВАТЕЛЬ ДУМАЕТ

Эту часть интерфейса составляет комплекс представлений пользователя о приложении в целом, что называется пользовательской концептуальной моделью .

Пользователи могут иметь представление о машинном интерфейсе, что он делает и как им работать. Некоторые из этих представлений формируются у пользователей в результате опыта работы другими машинами, такими как печатающее устройство, калькулятор, видеоигры, а также компьютерная система. Хороший пользовательский интерфейс использует этот опыт. Более развитые представления формируются от опыта работы пользователей с самим интерфейсом. Интерфейс помогает пользователям развивать представления, которые могут в дальнейшем использоваться при работе с другими прикладными интерфейсами.

Разработка пользовательского интерфейса: что это значит?
Дизайн сайта, расположение функциональных блоков, содержание и расположение контента производится таким образом, что пользователь подталкивается к совершению необходимого действия: звонок, написание комментария, совершение покупки, заказ товара и т.д. Стоит понимать, что поведение пользователей никак не корректируется и не изменяется. Трансформации подвергается сам сайт.
Пользовательский интерфейс – порядок расположения функциональных блоков сайта, способствующий совершению определенных действий пользователем. Это может быть звонок, покупка товара, написание отзыва. Такой же результат может обеспечить и оценка юзабилити. Но путать эти понятия не стоит: от пользовательского интерфейса юзабилити отличается тем, что это метод, позволяющий оценить удобство пользования сайтом и успех выполнения пользователем задач. В то время как проектирование интерфейсов – полностью готовый прототип сайта. Проектирование подразумевает использование результатов юзабилити. Без данных, полученных при применении этой методики, ничего не получится.

Растущий объем внедрения самых различных систем автоматизации во всех областях промышленности требует обработки постоянно возрастающего объема информации. «Основными артериями» являются кабели последовательной передачи данных, по которым управляют комплексными процессами и передают результаты измерений параметров технологического процесса.

Широко применяются различные типы последовательных интерфейсов, которые гарантируют помехозащищенную высокоскоростную передачу данных в тяжелых промышленных условиях.

RS-232 (V.24)

Один из самых распространенных последовательных интерфейсов определен в стандартах TIA-232 и CCITT V.24.

Интерфейс реализует обмен данными между двумя устройствами (соединение точка к точке) в дуплексном режиме на расстоянии до 15 м.

В самой простой конфигурации требуется три провода - ТхD (передаваемые данные), RxD (принимаемые данные) и GND (общий сигнальный провод). При этом управление передачей данных осуществляется с так называемым программным квитированием. Для передачи с программным квитированием имеются дополнительные линии, используемые для передачи сигналов управления, тактовых сигналов, а так же для сигнализации.

Интерфейсы устройств могут быть спроектированы как оборудование для передачи данных (DCE) или как оконченное оборудование обработки данных (DTE). Различительным признаком является разное направление передачи на линиях при одинаковом обозначении и назначении выводов. Пример: DTE-устройство осуществляет передачу через подключение TxD (передаваемые данные), в то время как DCE-устройство через это же соединение принимает данные. Такое решение позволяет реализовать простую прямую связь между двумя устройствами. При соединении однотипных устройств все соединительные линии необходимо перекрещивать.

Уровни сигналов обеих линий передачи данных определены следующим образом:

• от -3 до -15 для логического значения «I»
• от +3 до +15 для логического значения «0»

На линиях передачи управляющих и оповестительных сигналов логика работы, напротив, инвертирована (лог. «I» = положительный потенциал). Максимальная скорость передачи данных составляет 115,2 кбит/с. В промышленных условиях дистанцию передачи в таком случае рекомендуется уменьшить до 5 м.

TTY

Интерфейс TTY с токовой петлей впервые был применен в телеграфии. В настоящее время его все еще можно встретить в (ПЛК) и принтерах. Как для передачи, так и для приема данных необходимо по одной паре линий, при этом линии должны быть попарно скручены. Передача данных осуществляется в дуплексном режиме с программным квитированием. Линии передачи управляющих сигналов не предусмотрены. Значение тока 20 мА в петле соответствует состоянию логическая «I». Если цепь тока разорвана, это воспринимается как состояние логический «0». В каждой петле требуется формирующий ток источник, который может быть подключен либо на передающей, либо на принимающей стороне. Сторона, формирующая ток, считается «активной», «пассивная» же находится всегда напротив активной. Различают три конфигурации интерфейса:

1. Полностью активные интерфейсы TTY с источниками тока как ветви передатчика, так и в ветви приемника.
2. Пассивные интерфейсы TTY без соответствующих источников стабилизированного тока.
3. Полуактивные интерфейсы TTY с источником тока только на стороне передачи (TD).

Приемник (RD) является пассивным. Каждая токовая петля может работать лишь с одним источником тока. Разрешены только комбинации «полностью активный/пассивный» и «полуактивный/полуактивный». Такая передача данных может быть реализована на расстояния до 1000 м. Максимальная скорость передачи составляет 19200 бит/с.

RS-422

Требования интеллектуальных машин к быстрым и высокопроизводительным средствам передачи данных описываются стандартом RS-422. Последовательная передача данных между двумя устройствами осуществляется в дуплексном режиме со скоростью до 10 Мбит/с на расстояния до 1200 м.

Электрические уровни в линиях передачи данных определены следующим образом:

• от -0,3 до -6 для логической «I»
• от +0,3 до +6 для логического «0».

Состояние сигнала характеризуется разницей напряжений между точками замера (А) и (В). Если напряжение в точке (А) по сравнению с напряжением в точке (В): - Отрицательно, то линия данных - лог. I, линия управления - лог.0, (UA-UB-0,3 B).

Оконченные сопротивления нагрузки (100…200 Ом) на входах приемника, не только препятствует отражению в линии передачи, но и дополнительно повышают надежность передачи благодаря четко выраженному результирующему току.

RS-485 W2

Этот тип последовательного интерфейса отличается не только высокой производительностью, как и интерфейс RS-422, но также допускает многоточечное подсоединение до 32 оконечных устройств. Электрические уровни и сопоставленные им логические значения идентичны определяемым стандартом RS-422. правда, из-за 2-проводной схемы соединения передача данных может осуществляться только в полудуплексном режиме, это означает, что передача и прием данных производятся попеременно и должны управляться соответствующей программой. Соответствующий программно реализуемый протокол должен в отличие от коммуникации по чистой схеме точка-точка обеспечить возможность обращения к каждому подключенному по многоточечной схеме оконечному устройству по адресу, а также идентификацию этого устройства. В каждый момент времени передавать данные может лишь одно оконечное устройство, все остальные должны в это время находиться в режиме «слушания». Двухпроводной шинный кабель может иметь длину до 1200 м, на его обоих концах должны быть подключены оконечные сопротивления нагрузки (100…200 Ом). Отдельные оконечные устройства могут удаляться от шины с использованием ответвлений на расстояние до 5 м. При применении попарно скрученного и экранированного кабеля максимальная скорость передачи данных составляет 10 Мбит/с. Стандарт RS-485 определяет всего лишь физические свойства интерфейса. Поэтому совместимость интерфейсов RS-485 между собой не обязательно гарантирована. Такие параметры, как скорость передачи, формат и кодирование данных определяются системными стандартами, например стандартами INTERBUS, PROFIBUS, MODBUS и т.п.

RS-485 W4

Стандарт RS-485 с 4-проводной схемой позволяет в противовес стандарту RS-485 с 2-проводной схемой осуществлять связь через шину в дуплексном режиме. Примером этого является измерительная шина DIN-Messbus. В отличие от 2-проводной технологии в этом случае ветви передачи приемника отделены друг от друга и поэтому могут работать одновременно. Топологии, основанные на принципе «ведущий/ведомый», применяются предпочтительно в измерительных шинных системах, в которых ведущее устройство ведет передачу данных максимально 32 ведомым, находящимся в режиме «слушания». Ветви передачи ведомых устройств могут находиться в третьем дискретном состоянии (tri-state), в котором поддерживается их высокое полное сопротивление. Только измерительная станция, к которой поступил запрос, активно подключает свой передатчик к шине. Электрические уровни и их логические значения соответствуют, как и во всех других интерфейсах типа RS-485, стандарту RS-422. Максимальная скорость передачи составляет 10 Мбит/с. Кабель шины должен иметь оконечные сопротивления, его жилы должны быть попарно скручены и экранированы.

Модем

Обычная телефонная сеть позволяет передавать только аналоговые сигналы в диапазоне частот от 300 Гц до 3,4 кГц. Поэтому для передачи через телефонную сеть цифровых сигналов от последовательных интерфейсов необходимо предварительное преобразование. Для этого требуется устройство, преобразующее поток цифровых данных в колебания аналоговых сигналов, а эти колебания затем обратно в поток цифровых данных. Эти процессы называют модуляцией и демодуляцией, а устройство, их выполняющее, соответственно модемом. Процесс образования коммутируемой связи соответствует международным стандартам. При этом несущая частота служит для синхронизации обоих модемов. С помощью общедоступной телефонной сети можно таким образом реализовать канал между устройствами, расположенными в любой точке мира. Но даже при использовании выделенной линии расстояния в 20 км не составляют проблемы.

Хотя требуется только два провода, передача данных чаще всего происходит в дуплексном режиме.

Максимальная производительность аналоговой линии составляет 33,6 кбит/с.

Передач а по стандарту V.90 со скоростью 56 кбит/с возможна только от интернет-сервера к модему. В обратном направлении, т.е. от модема V.90 к модему V.90, скорость передачи составляет максимум 33,6 кбит/с.

INTERBUS

INTERBUS представляет собой кольцевую систему. Передающая и принимающая линии объединены в один кабель, из-за этого INTERBUS воспринимается как древовидная структура с линиями, представленными ответвлениями от магистрального кабеля. Эти ответвления соединяются с удаленной шиной через ответвительные клеммные модули шины. Соединения между оконечными устройствами удаленной шины являются активными соединениями точка-точка, физический уровень соответствует стандарту RS-422. При этом полезные данные передаются как дифференциальные сигналы по попарно скрученным сдвоенным проводам (4 провода) в дуплексном режиме. Скорость передачи данных составляет 500 кбит/с или 2 Мбит/с. Возможная общая протяженность линий связи до 12,8 км, при этом система может включать в себя максимум 255 сегментов длиной до 400 м каждый.

Применение повторителей и согласующих резисторов-терминалов на конце линии не требуется, поскольку кольцо автоматически замыкается на последнем устройстве удаленной шины.

PROFIBUS

Шина PROFIBUS определена стандартами МЭК 61158 и МЭК 61784 и технически базируется на 2-проводной системе RS-485 с полудуплексным режимом передачи данных. Система Profibus построена как чисто линейная структура с возможностью подключения до 32 оконечных устройств, максимальная протяженностью сегмента шины составляет 1200 м. чтобы обеспечит помехоустойчивую работы шины, в частности, при высоких значениях скорости передачи данных, следует применять лишь те типы шинных кабелей, которые разработаны специально для шины Profibus. Оконечные устройства системы Profibus соединяются между собой путем прокладки двухжильного шинного кабеля со скрученными жилами. Если в сеть необходимо объединить больше оконечных устройств, то машину или промышленную установку необходимо сегментировать. Отдельные сегменты обмениваются между собой данными через повторители, которые обеспечивают усиление и разделение потенциалов сигналов, несущих полезную информацию. Каждый повторитель расширяет систему на один дополнительный сегмент с 32 оконечными устройствами и полной длиной кабеля, причем максимально можно подключить 127 оконечных устройств. Скорость передачи в системах Profibus может быть настроена в диапазоне от 9,6 кбит/с до 12Мбит/с. Значение скорости влияет на допустимую длину сегментов шины, а также пассивных ответвлений (таблица). Чтобы обеспечить надежную передачу данных, каждый сегмент шины Profibus на медном кабеле должен начинаться и заканчиваться согласующим резистором.

CANopen/Device Net

Протокол локальной сети контроллеров (Controller Area Network (CAN)) был первоначально разработан для объединения в сеть автомобильной электроники. Путем расширения протокола были получены системы CANopen и Device Net для промышленных применений полевой шины.

Все оконечные устройства шины соединяют линейно трехжильным кабелем имеющим в начале и в конце согласующие сопротивления.

Оконечные устройства прослушивают обмен данными по шине и, дождавшись паузы, начинают передачу пакетов данных. Часто несколько оконечных устройств идентифицируют шину как свободную и начинают передачу данных одновременно. Поскольку разные пакеты данных при этом могли бы мешать друг другу, предусмотрен побитовый арбитраж, предотвращающий потерю данных. Этот механизм называют Carrier Sense Multiple Access with Collision Avoidment (сокращенно CSMA/CA - множественный доступ с контролем несущей и предотвращением конфликтов).

Оконечные устройства сравнивают уровни сигнала на шине с уровнями передаваемых ими сигналов. Эти уровни могут оказаться либо доминантными (уровень 0) или рецессивными (уровень I). Как только поверх собственной комбинации битов будет записан доминантный уровень, это означает, что другое оконечное устройство перешло в режим передачи. Оказавшийся рецессивным передатчик немедленно останавливает свою передачу и будет пытаться снова передать свой пакет данных уже во время следующей паузы. Сообщения, а тем самым и запросы на доступ к шине можно при раздаче адресов ранжировать по приоритетам в зависимости от количества доминантных бит.

Время распространения сигнала ограничивает максимально достижимую протяженность сети в зависимости от скорости передачи, так как метод CSMA/CA работает только в ограниченном временном окне. Это обязательно необходимо учитывать при проектировании.

Ethernet

Ethernet описан в стандарте IEE 802 и был первоначально разработан для коммуникации между офисными устройствами (компьютерами, принтерами и т.п.). При этом была принята линейная топология и был применен коаксиальный кабель. В настоящее время сети строят исключительно с децентрализованной топологией типа «звезда» на основе витых пар или оптоволоконного кабеля. При этом в промышленных сетях скорость передачи данных составляет 10 или 100 Мбит/с. Структуру сети можно согласовать с требованиями каждого отдельного случая путем организации каскадов с помощью разветвителей типа «звезда» (концентраторы, коммутаторы, маршрутизаторы).

Если для распределения данных применяют концентраторы, система должна работать в полудуплексном режиме. В этом случае обмен данными обеспечивается механизмом Carrier Sense Multiple Access with Collision Avoidment (CSMA/CA - множественный доступ с контролем несущей и предотвращением конфликтов). При этом оконечные устройства прослушивают канал обмена информацией в сети и начинают передачу данных только после приостановки других передач. Пакет отсылается каждому оконечному устройству сети. Оконечные устройства сравнивают содержащийся в присланном пакете адрес получателя со своим собственным адресом и принимают пакет только в случае совпадения адресов. Часто несколько оконечных устройств идентифицируют шину как свободную и начинают передачу данных одновременно. Вследствие этого пакеты данных разрушают друг друга, В этом случае говорят о коллизии. Активное конечное устройство, первым обнаружившее коллизию, сразу же требует от всех оконечных устройств медленной остановки передачи данных. Чтобы пакеты данных не потерялись и их можно было бы послать вновь, передатчики должны получить квитирующее сообщение до того, как был послан последний бит сообщения.

Временные ограничения квитирующего сообщения при коллизии непосредственно влияют на максимальную протяженность сети. Так называемый коллизионный домен ограничивается сетевым адаптером, маршрутизатором или коммутатором. Такая сегментация сети устраняет ограничения сети с концентраторами, благодаря этому становятся возможными большая территориальная протяженность сети и оптимизация обмена данными.

В идеальном случае каждое оконечное устройство подключают к коммутационному порту, тем самым оно получает собственный коллизионный домен. Производительность сети повышается, поскольку коллизии исключены, механизм CSMA/CD можно отключить и эксплуатировать сеть в дуплексном режиме в полосе частот двойной ширины.

При монтаже следует учитывать тип применяемого устройства. В соответствии с интерфейсами DTE/DCE в случае устройств RS-232 имеются Ethernet-устройства с интерфейсами MDI или MDIx. Однотипные устройства необходимо всегда подключать соединительными кабелями со скрещенной разводкой, а устройства различного типа кабелями с разводкой 1:1.

С помощью внутренней коммутации, объединяющей множество устройств, возможно переключение интерфейса вручную или автоматически (функция автосогласования) непосредственно на месте установки. Благодаря этому во всех случаях имеется возможность соединения кабелем с разводкой 1:1.

Еще одним автоматическим механизмом является функция автосогласования скорости и режима работы, благодаря которой устройства выбирают общие для всех скорость и режим передачи (полудуплекс или дуплекс).

С задачей разработки устройств обмена данными в той или иной мере сталкивался практически каждый разработчик. В случае выбора протокола для нового изделия всегда встает вопрос о компромиссе между сложностью аппаратных средств интерфейса («амуниции») и протоколом передачей данных («конституции»). Кроме того, присматриваясь к новомодному интерфейсу, не следует забывать, что очень часто в наших скромных задачах достаточно возможностей старого доброго RS232 или RS485, реализация которых к тому же исключительно дешева и многократно отработана.

Последние несколько лет помимо прочих прелестей принесли разработчику и целый букет новых интерфейсов, позволяющих без помех передавать большие объемы информации на значительное расстояние. Современные ПЛИС ведущих производителей имеют встроенную аппаратную реализацию таких интерфейсов, как GTL, LVDS. Однако практически вся современная элементная база устройств обработки сигналов рассчитана на работу от питающего напряжения не выше 3,3 В, что вызывает необходимость разработки способов сопряжения указанных интерфейсов с традиционными. В то же время на русском языке практически отсутствует литература по этому вопросу. Многие компании опубликовали руководства по применению ИС для реализации технических средств интерфейса , но, к сожалению, они не всегда доступны российскому читателю.

Рис. 1. Области применения интерфейсов передачи данных

На рис. 1 представлены области использования различных интерфейсов передачи данных в координатах расстояние - скорость передачи.

Как нетрудно заметить, если требуется передача информации на расстояние больше нескольких десятков сантиметров, стандартные логические уровни оказываются неудовлетворительными. На помощь приходят специализированные протоколы. Какой же из них выбрать для разрабатываемой системы? Какая элементная база позволит реализовать его аппаратно? Каковы особенности применения данного интерфейса? Дать ответ на эти вопросы предстоит в этом занятии школы.

При выборе протокола передачи данных следует обращать внимание на несколько основных параметров. Это скорость передачи данных, расстояние между источником и приемником данных, заранее заданные уровни сигналов, совместимость, вид интерфейса (параллельный или последовательный). В табл. 1 приведена краткая характеристика основных интерфейсов и данные об основных производителях ИС, их поддерживающих. Разумеется, последний столбец отражает лишь малую толику существующих решений - в тех случаях, когда производителей слишком много, в таблице скромно указано семейство ИС.

Таблица 1. Интерфейсы передачи данных

По способу организации передачи данных различают однопроводные (single-ended) и дифференциальные (differential) интерфейсы. На рис. 2 приведена обобщенная схема однопроводного интерфейса При однопроводной передаче данных используется одна сигнальная линия, и ее логический уровень определяется относительно земли. Для простых медленных интерфейсов допускается использование общей земли. В более совершенных интерфейсах каждый сигнальный провод имеет свою землю, и оба провода, как правило, объединяются в витую пару. Преимуществом однопроводных систем является простота и дешевизна реализации. Поскольку каждая линия передачи данных требует только одного сигнального провода, они удобны для передачи параллельных данных на небольшое расстояние. Примером может служить привычный параллельный интерфейс принтера. Другой пример - последовательный интерфейс RS-232. Как видим, однопроводные интерфейсы часто применяются в тех случаях, когда решающим фактором является стоимость реализации.

Рис. 2. Однопроводный интерфейс

Основным недостатком однопроводных систем является их низкая помехоустойчивость. Из-за наводок на общий провод возможен сдвиг уровней сигналов, приводящий к ошибкам. При передаче на расстояния порядка нескольких метров начинает оказывать влияние индуктивность и емкость проводов.

Преодолеть указанные недостатки удается в дифференциальных системах. На рис. 3 приведена принципиальная схема реализации дифференциальной передачи данных.

Рис. 3. Дифференциальный интерфейс

Для балансной дифференциальной передачи данных используется пара проводов. На приемном конце линии вычисляется разность между сигналами. Заметим, что такой способ передачи данных пригоден не только для цифровых, но и для аналоговых линий. Ясно, что при дифференциальной передаче удается в значительной мере подавить синфазную помеху. Отсюда следует основное достоинство дифференциальных протоколов - высокая помехоустойчивость. Недаром один из самых распространенных протоколов в промышленных компьютерах - RS-485 построен по дифференциальной схеме.

Недостатком дифференциальных схем является их относительно высокая стоимость, а также сложности при выполнении парных согласованных каскадов передатчиков и приемников.

Рассмотрим физические параметры интерфейсов. В литературе принято следующее обозначение уровней.

• VIH - входное напряжение высокого уровня (логической единицы);
• VIL - входное напряжение низкого уровня (логического нуля);
• VOH - выходное напряжение высокого уровня (логической единицы);
• VOL - выходное напряжение низкого уровня (логического нуля).

На рис. 4 приведены логические уровни для однопроводных интерфейсов, а на рис. 5 - для дифференциальных.

Рис. 4. Уровни сигналов в однопроводных интерфейсах

Интерфейс TIA/EIA - 644 (LVDS - Low voltage differential signaling), используется в скоростных системах передачи данных. Интерфейс LVDS использует дифференциальную передачу данных с довольно низкими уровнями сигналов. Разность сигналов составляет 300 мВ, линии нагружаются сопротивлением 100 Ом. Выходной ток передатчика составляет от 2,47 до 4,54 мА. Интерфейс TIA/EIA - 644 обладает лучшими характеристиками потребления по сравнению с TIA/EIA - 422 и может служить его заменой в новых разработках. Максимальная скорость передачи данных составляет 655 Мбит/с. Достоинство данного интерфейса - преемственность ИС приемопередатчиков по разводке с драйверами хорошо известных и применяемых интерфейсов RS-422 и RS-485. Данный подход позволяет использовать новые интерфейсы в уже разработанных платах , что облегчает переход на новую элементную базу.

Интерфейс LVDS поддерживают многие современные ПЛИС, такие как APEX фирмы ALTERA, Virtex фирмы Xilinx и ряд других. Типичными представителями драйверов этого интерфейса являются ИС SN65LVDS31/32, SN65LVDS179 фирмы Texas Instruments.

По электрическим свойствам к интерфейсу LVDS примыкает интерфейс LVDM . Этот протокол поддерживают ИС SN65LVDM176, SN65LVDM050.

Рис. 5. Уровни сигналов в двухпроводных интерфейсах

При проектировании однопроводных интерфейсов одной из центральных проблем является сопряжение различных устройств с объединительной или кросс-платой (backplane systems), особенно если требуется «горячая замена» узлов. Как правило, на объединительной плате приняты единые уровни сигналов, и задача разработчиков периферийных плат состоит в правильном выборе средств сопряжения. Следует заметить, что за долгую историю ТТЛ-уровни стали стандартом де-факто для объединительных плат и внутрифирменных (или внутриведомственных) интерфейсов. Поэтому при развитии существующих систем и применении новой элементной базы возникает необходимость в сопряжении новых плат с общей шиной. Для этих целей существует целый набор решений.

Как известно, классические ТТЛ и КМОП семейства ИС обеспечивают ток нагрузки до 24 мА при минимальном импедансе линии 50 Ом. С появлением БиКМОП технологии стало возможным достигнуть значения выходного тока –32/ 64 мА и работы на линию с импедансом 25 Ом. Для этих целей приспособлено семейство ИС SN74ABT25xxx. Данные микросхемы могут быть также использованы в системах так называемой «горячей замены» модулей, съемные модули могут подключаться или отключаться по ходу работы прибора.

При проектировании подключаемых модулей необходимо выполнить несколько требований, которые, во-первых, предупредят поломку модуля при подключении к работающей системе и, во-вторых, не приведут к сбоям в работе системы. Рассмотрим их.

Интерфейс между подключаемым и основным модулями состоит из шин питания, земли и сигнальных шин. Модель микросхемы, подключаемой к системе, показана на рис. 6.

Рис. 6. Диоды на входе и выходе ИС

Защита входов и выходов микросхем осуществляется с использованием диодных ключей.

Для защиты выходов используются диоды Д3 и Д4. Диод D3 используется в микросхемах КМОП для защиты от электростатических разрядов. Диод D4 защищает от напряжения на выходе, меньшего уровня логического нуля.

При разработке подключаемых модулей лучше использовать микросхемы БиКМОП, поскольку они выгодно отличаются от прочих тем, что имеют схему (рис. 7), которая держит выход микросхемы в состоянии высокого импеданса в момент включения микросхемы. Эта цепь следит за напряжением питания и состоит из двух диодов D1 и D2 и транзистора Q1, на базу которого подается напряжение. При напряжении питания, которое меньше установленного (например, для серии ABT/BCT VCOFF~2,5 В, для LVT VCOFF~1,8 В), выход этой цепи переходит в состояние логической единицы. При этом он отключает сигнал на выходе микросхемы, независимо от входного. Это свойство микросхем БиКМОП гарантирует, что поведение схемы предсказуемо даже при очень низком напряжении питания.

Рис. 7. Цепь, отключающая выход при пониженном напряжении питания в микросхемах БиКМОП

При горячем подключении модуля поведение системы будет предсказуемо, если соблюдаются по крайней мере два условия:

• на разъеме есть один или несколько контактов земли, выдвинутых вперед относительно других контактов;
• интерфейс состоит только из биполярных или БиКМОП микросхем с тристабильными выходами или с выходами с открытым коллектором.

Проблема конфликтов на шине стоит особенно остро, когда встречаются выходные сигналы разных уровней - низкого и высокого. На рис. 8 показан этот процесс. Ток, который возникает в результате конфликта, достигает 120 мА, и в этой борьбе выживает та микросхема, которая имеет на выходе низкий уровень. Микросхема с высоким уровнем на выходе работает в режиме короткого замыкания и сгорает.

Рис. 8. Ток короткого замыкания при конфликтах на шине

Для того чтобы избежать такого конфликта, нужна дополнительная схема, которая во время включения питания держала бы выходы в состоянии высокого импеданса.

Основным элементом этой схемы может быть ИС TLC7705. Такие микросхемы используются для генерации сигнала RESET при включении прибора. В нашем случае выводы этой микросхемы подключаются ко входам разрешения шинных формирователей. Во время инициализации или включения модуля сигнал RESET переводит выходы микросхем в третье состояние. При создании таких схем удобно использовать микросхемы, которые имеют два входа ENABLE (например, SN74ABT541). Это решение показано на рис. 9.

Рис. 9. Мониторинг конфликтов на шине

Существуют шинные формирователи, которые уже содержат в себе все необходимые для защиты от шинных конфликтов компоненты - коммутаторы и резисторы. Эти микросхемы выпускаются в двух сериях: ETL (Enhanced Transceiver Logic, серия SN74ABTE) и BTL (Backplane Transceiver Logic, серия SN74FB).

Микросхемы серии ETL имеют дополнительный вывод для подключения напряжения зарядки выходной емкости микросхемы, обычно называемый VCCBIAS. Он питает схему, заряжающую конденсатор во время включения модуля.

На рис. 10 показана схема интерфейса с использованием микросхемы ETL. В момент включения модуля после подсоединения контактов VCC1 и GND на микросхеме U3 появляется напряжение VCCBIAS. Одновременно включаются микросхемы U2 и U1 и сигналом OE отключают выходы шинного формирователя от шины.

Рис. 10. Схема интерфейса с использованием микросхем серии ETL

Броски напряжения в цепях питания системы при подключении модуля появляются точно так же, как броски в сигнальных цепях. При этом величина заряжаемой емкости колеблется от десятков до сотен микрофарад и зависит от емкости блокирующих конденсаторов на подключаемой плате. Один из путей к ограничению скачка напряжения - включение в цепь питания коммутатора, который медленно включается. На рис. 11 предложена схема, в которой роль коммутатора играет P-МОП транзистор. RC-цепочка обеспечивает медленное изменение сигнала на базе транзистора. Диод D быстро разряжает конденсатор после того, как модуль был выключен.

Рис. 11. Схема медленного включения модуля с использованием транзистора

Предполагается, что транзистор имеет малое сопротивление во включенном состоянии. При работе рассеиваемая на транзисторе мощность невелика из-за небольшого падения напряжения. При необходимости можно параллельно включать несколько транзисторов.

В подключаемых модулях удобно использовать собственные источники питания.

На рис. 12 приведена схема источника питания, который получает из системы от десяти до сорока вольт и преобразует их импульсным способом в 5 В. Схема не дает броска напряжения при включении.

Рис. 12. Децентрализованный источник питания

Литература

1. Стешенко В. Б. Школа схемотехнического проектирования устройств обработки сигналов. // Компоненты и технологии, № , , 2000 г.
2. Стешенко В. Школа разработки аппаратуры цифровой обработки сигналов на ПЛИС Chip News,1999, № 8–10, 2000, №1, 3–5 .
3. Стешенко В. ПЛИС фирмы ALTERA: проектирование устройств обработки сигналов. М.: «Додека», 2000.
4. Alicke F., Bartholdy F., Blozis S., Dehemelt F., Forstner P., Holland N., Huchzermier J. Comparing Bus Solutions, Application Report, Texas Instruments, SLLA067, March 2000.
5. Стешенко В. ACCEL EDA: технология проектирования печатных плат. М.: «Нолидж», 2000, 512 с., ил.

Интерфейсы – это устройство, позволяющее производить обмен данными между источником и приемником.

Параллельный интерфейс .

Представляет собой n – разрядную шину, по которой параллельно вводятся или выводятся данные по линиям связей, каждая из которых имеет свой вес. По n-разрядной шине производится обмен данными между источником и приемником.

Допустим данные вводятся в ВУ из АЦП, тогда АЦП – источник, ВУ – приемник. Сигнал CS выбирается при совпадении адреса на ША установленного процесса и адреса присвоенного порту или устройству с которым происходит обмен данными. Устройства, адреса которых не совпадают с адресом устройств на ША, находятся в нейтральном состоянии («отдыхают»). Данные устанавливаются на ШД одновременно.

Данные маркируются по разрядам. В каждый разряд можно записать либо 0, либо 1. Номер разряда соответствует его весу. При объединении 4-х разрядов в 1-н знак, получим младший и старший разряд. Для того, что бы записать в разряд число, нужно сложить значение старшего и младшего разряда.

К параллельному интерфейсу относятся: внутренние шины (адресов, данных), интерфейс для принтера, для подключения внешних устройств, таких как ISA, PCI, AGP, LPT.

Достоинство: высокая скорость передачи информации.

Недостаток: Ограниченная длина линии связи, подверженность воздействию внешних помех, скорость передачи информации ограничена внутренней шиной.

Параллельные интерфейсы используются для обмена данными внутри ПК и внешним устройством, находящихся на небольшом расстоянии (LPT ~ 3м).

Если скорость обмена данными между процессором и внешним устройством не соответствует скорости, на которой работает процессор, используют буферезацию.

Буфер – это память, которая может обмениваться данными на скорости, соответствующей скорости внешнего устройства (заполнение буфера) и впоследствии обмениваться данными между буфером и процессором на скорости процессора.

Пример буферов: КЭШ память, буферная память в составе устройств ввода/вывода данных (платы с АЦП, видеокарты).

Последовательный интерфейс .

Данные передаются последовательно по одному проводу. К последовательным интерфейсам относятся: COM- порт, USB, PC/2 (мышка, клавиатура). Можно связывать между собой только два устройства.

Последовательные синхронные интерфейсы (ПСИ) – для передачи данных используются кроме линии данных линии тактовых импульсов (сигналов).

Чтение запись данных производится по фронту тактового импульса (-импульса синхронизации обмена данными).

Если к линии данных подключено более одного устройства, то выбор устройства, с которым производится обмен данными осуществляется специальным сигналом CS.

К этим интерфейсам относится: SPI, I 2 C

Эти интерфейсы применяются для обмена данными внутри ВУ, содержащих в своем составе микроконтроллер и некоторую периферию (АЦП, ЦАП, датчик температур) внутри прибора.

Последовательный асинхронный интерфейс (ПАН)

В составе ПАН нет сигналов синхронизации (нет CLK (тактовых сигналов)). Обмен данными осуществляется последовательной установкой на линию данных битов данных на равные интервалы времени.

● Последовательные асинхронные полудуплексные интерфейсы

RxD – приемник,

TxD – передатчик.

Через равные интервалы времени передается состояние одного и того же разряда. В данном типе интерфейсов при передаче данных могут участвовать только 2 устройства (приемник и пердатчик).

1– стартовый импульс (синхронизирует процесс передачи);

2– передается байт данных (количество передаваемых бит 5-8);

3 – передается служебная информация (бит проверки на четность);

4– стоповые биты (минимум 2) – разделительные биты между последовательно передаваемыми посылками.

3+4 – служебные биты

Бит проверки на четность применяют для исключения случайных ошибок (значение бита равно 1 или 0 в информативном такте, значение устанавливается таким, чтобы общее число единиц было четным).

Если в байте три единицы, то бит четности = 1, если 6, то бит четности =0.

Стоповые биты определяют минимальный интервал времени между соседними посылками. Их может быть 1 или 2 в зависимости от принятого протокола обмена данными. Если посылка данных осуществляется через интервал времени больший чем интервал стоповых битов, то это не приводит к сбою передачи данных по интерфейсу, если меньше, то приводит.

Скорость передачи данных измеряется в [бод]. (1 бод = 1 бит/с).

Достоинства:

Для передачи данных требуется минимум проводов,

Хорошо работает на длинных дистанциях.

Проще сама реализация интерфейса.

Недостаток:

Т.к. данные идут последовательно, длина линии связи может составлять до сотен метров;

Скорость передачи данных меньше, чем у параллельного интерфейса (эту проблему можно решить за счет длительности тактов)

Использовался в первых телеграфных релейных линиях связи.

● Последовательные асинхронные дуплексные интерфейсы

Дуплексный режим – одновременно информация передается в обе стороны. Источник и приемник имеют разные приоритеты.

Промышленный интерфейс RS-485 (Дуплексный режим)

Этот интерфейс позволяет подключать в одной ШД несколько устройств.

Master – означает что компьютер первым посылает запрос по линии связи RS-485, содержащей адрес устройства с которым будет вести обмен данными. Все устройства принимают этот запрос находясь в режиме ожидания, и то устройство адрес которого совпадает с заданным ПК номером принимает или передает данные в соответствии с установленным протоколом обмена данных.

Как правило все устройства - исполнительные механизмы.

RS-422 (Полудуплексный режим)

tком > tуп

tком – время посылки между командами

tуп – время передачи данных любого из устройств (длительность ответа n-го устройства для исключения конкуренции сигналов по линии передачи данных).

Для преобразования сигналов служат специализированные преобразователи. Устройства преобразования сигналов интерфейсов RS-422, RS-485 имеют в своем составе гальваническую развязку. Передача данных по линиям интерфейсов RS-422, RS-485 осуществляется по 2-м проводам с использованием дифференциальной линии связи для уменьшения влияния внешних проводов.

Длина линии связи может достичь до 1 км с использованием стандартного устройства преобразования.

Типы устройств ввода/вывода

1.Устройства, устанавливаемые на шину компьютера (PSI ,ISA). Имеют связь непосредственно с внутренней шиной, достаточно быстро могут вводить информацию.

2. Внешние устройства (COM – port, LPT – port, USB - port). Устройство вывода преобразует цифровой код в напряжение. Платы цифрового (дискретного) вывода информации применяются для управления оборудованием по принципу «включен/выключен».

В состав современных плат ввода - вывода сигнала может быть включен Digital Signal Processor (DSP – цифровой сигнальный процессор). Он выполняет функцию предварительной обработки вводимых сигналов.

Может осуществлять мультиплексирование подаваемых на АЦП данных; цифровую фильтрацию данных (удаление помех), частотный анализ сигнала (строится путем преобразований Фурье).

Характеристики устройств ввода/вывода

Характеристики для АЦП:

Количество разрядов;

Максимальное входное напряжение (Существует ряд стандартных максимальных напряжений: 1; 2,5; 5; 10 В);

Полярность (однополярный: U=0÷Umax, двухполярный: U=-Umax÷Umax);

Наличие мультиплексера (предназначен для переключения каналов и определения, с какого канала пойдет сигнал на АЦП)

При наличии мультиплексера появляется такой параметр, как частота преобразования канала АЦП. В паспорте АЦП указывается общая частот преобразования. Поэтому, если f p - частота преобразования, указанная в паспорте, то часта преобразования одного канала: f канала =f p /m, где m – число каналов.

Наличие гальванической развязки (применяется для разделения нулевых потенциалов работы вычислительных и внешних устройств);

Объем буферной памяти (для высокочастотных систем).

При записи происходит потеря информации, т.к. скорость записи меньше скорости считывания.

Во многих АЦП есть возможность подключения дифференциального сигнала.
